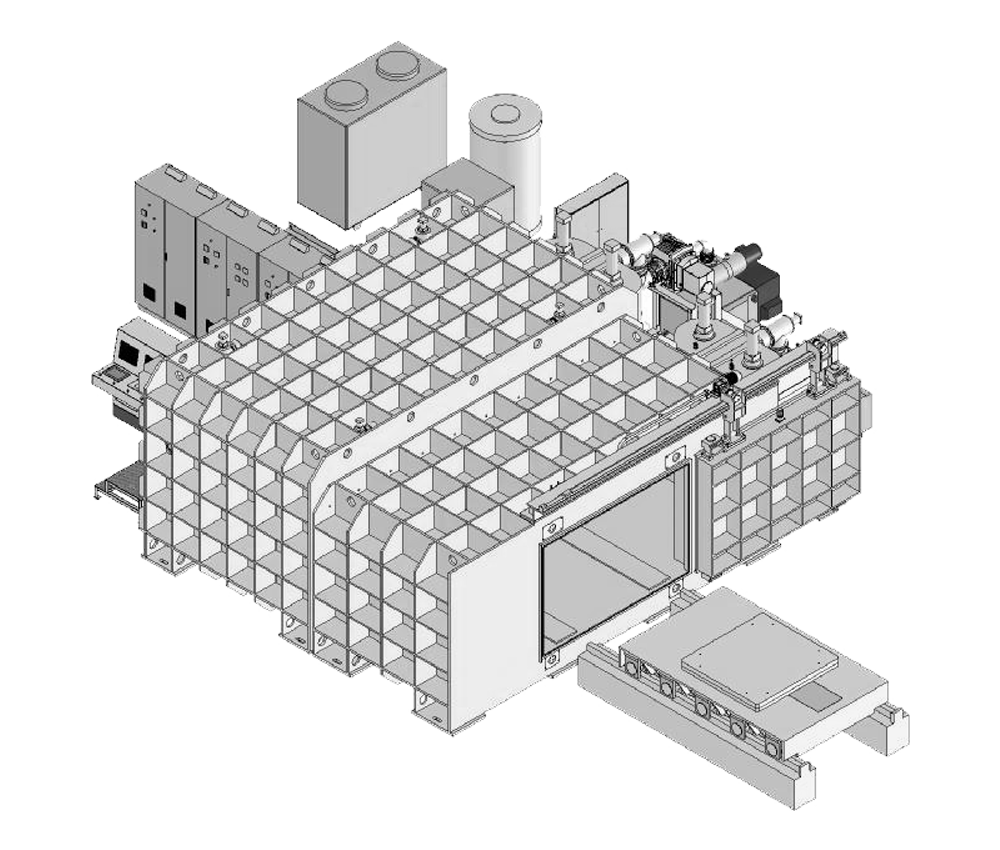

大型焊機系列

為滿足面對海洋平臺用鋼、復合鋼板等寬厚板焊接的大量的需求、滿足飛機生產中大型復雜和變截面零件的焊機、滿足一些大型構件的整體焊機需要，我公司自主研發了基于電子束焊機技術的大型真空電子束焊機系列，并配置不同的部件和功能實現焊接的多樣化。

主要配置

電子槍及電源系統

真空系統

焊接室系統

電子束對中觀察系統

工作臺系統

CNC控制系統

制冷水循環系統

高壓電源

總控系統

臥式水平或立式旋轉工作臺（選配）

參數性能

系列

焊接高壓

焊接功率

加速電壓穩定性

束流穩定度

聚焦電流穩定度

SEBW(G)70

0-70KV

0-30KW

±0.5%

±0.2%

±0.1%

SEBW(G)80

0-80KV

0-40KW

±0.5%

±0.2%

±0.1%

1、上述型號為大功率電子槍焊機分類，有室外定槍、室外動槍、室內動槍等型號可供選擇；箱體實際尺寸取決于工件尺寸、所需的運行范圍、工藝及外殼要求特殊定制。

2、設備控制系統采用計算機CNC控制

3、電子束焊接參數（高壓、束流、聚焦、配置、說明）、機械運動軸參數（X、Y、Z軸的運動軌跡、速度）均可在CNC編程控制。

4、設備基本配置X/Y直線工作臺、旋轉工作臺機械運動系統。

5、具有手動、自動示教功能、手搖脈沖步進、編程自動運行控制功能，設備具有過流、限位、報警、安全互鎖等保護功能。

應用

航空、航天、核工業、軍工、大型鋼廠、海洋船舶等。

技術優點

除具備真空電子束焊機的優點以外，大型真空電子束焊機能從根本上解決大型及復雜構件的工藝技術問題，采用的自主研發柔性懸臂式設計極大的提高設備的利用率，提高了工作效率，操作簡便，運行高效；采用分體式箱體結構設計，充分利用資源，節約時間、空間；電子槍在真空焊接室內同時實現X、Y、Z軸方向的運動，通過電控與數控裝置編程實現各種運動組合，從而完成各種直線焊縫和曲線焊縫的精密真空電子束焊接。

柔性懸臂式設計，室內動槍

操作簡單，運行高效

模塊化設計制造、標準化及可靠性高
